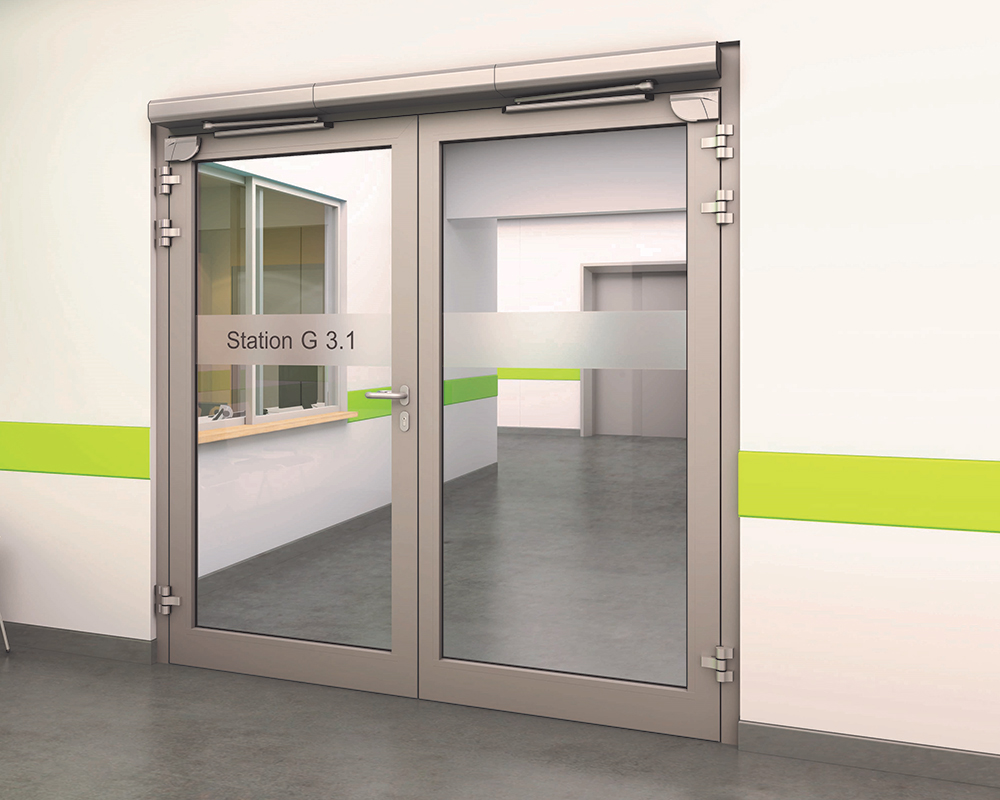

Pohon otevíravých dveří DTN 80

Nový pohon otevíravých dveří DTN 80 má patentovaný dvojitý pružinový systém, který vždy zajistí bezpečné, tiché a úplné zavření dveří – bez hlučného koncového dorazu, ale s plynulou silou.

Pohon otevíravých dveří DTN 80
  • Produkty
  • Pohon otevíravých dveří DTN 80

Dokonalý, nadčasový design a uživatelsky nejpříjemnější zavírání

Nový pohon otevíravých dveří DTN 80 má patentovaný dvojitý pružinový systém, který vždy zajistí bezpečné, tiché a úplné zavření dveří – bez hlučného koncového dorazu, ale s plynulou silou. Výhody pohonu otevíravých dveří se plně využijí na různých designových vstupech a typech fasád. V kombinaci s vícebodovým uzamykacím systémem se dosáhne kromě bezbariérovosti i vysoká ochrana proti vloupání a certifikované zajištění únikových cest. Celý dveřní systém lze napojit na různé systémy ovládání a zabezpečení.

Pohon otevíravých dveří DTN 80

Vlastnosti

  • Univerzální použití – pro 1- a 2-křídlové otvíravé dveře, protipožární dveře, únikové dveře, …
  • Pro hmotnost dveří až do 600 kg
  • Pro šířku křídla max. do 1600 mm
  • Patentované ukládání zpětné síly díky systému uložení dvou pružin pro efektivnější a uživatelsky nejpříjemnější zavírání
  • Užití uzavírací síly namísto koncového dorazu
  • Patentovaný tlumič zavírání
  • Bez proudu funguje, jako běžný zavírač dveří
  • Posilovač nastavitelný od 0 °
  • Napájení 24 V / 2,5 A pro externí komponenty
  • Vysoká dynamika
  • Mechanická koordinace pořadí zavírání křídel
  • Stavebnicový konstrukční princip
  • Díky tichému chodu vhodné pro použití v oblastech citlivých na hluk, jako např. kanceláře nebo nemocnice
  • Komfortní možnosti nastavení přímo na pohonu
  • Jednoduchá montáž
  • Dokonalý a nadčasový design
  • Přezkoušená a certifikovaná kvalita:
    • Typová zkouška TÜV podle EN 16005
    • Přezkoušeno VdS a MPA podle DIN 18263-4 / EN 1158
    • Německý institut pro stavební techniku DIBt – schválení typu konstrukce (požadované
Výška x hloubka x délka 85 x 145 x 680 mm (1)
Hmotnost pohonu 11 kg
Šířka křídla (1-křídlové) 700 – 1600 mm
Velikost uzavírací síly při protipožárních dveřích EN 3 – EN 7
Rozměr pantů (2-křídlové) 1450 – 3200 mm
Setrvačnost, max. 190 kg/m² (2)
Točivý moment, max. 260 Nm
Hmotnost křídla dveří, max. 600 kg
Spotřeba proudu pro externí zařízení, max. 24 V DC / 2,5 A
Úhel otevření, max. 135°
Hloubka ostění nůžkové rameno 0 – 300 mm
Hloubka ostění kluzná lišta +10/-10 mm
Prodloužení osy 30, 60 a 90 mm
Výkon, max. 80 W
Provoz standby 7 W
Teplota používání -15 °C do +50 °C
Třída ochrany IP20
Přezkoušené cykly podle DIN 18263-4 500.000
Přezkoušené cykly podle EN 16005 1.000.000
(1) výška pohonu i při 2-křídlových dveřích s integrovanou koordinací pořadí zavírání křídel
(2) v závislosti od typu lišty
